浪涌保護器的選擇

1、保護系統中安裝的數量，依據雷電防護區概念的要求，被保護設備的抗擾能力和雷電防護分級而定。

2、在LPZ0區與LPZ1區交界處應安裝Ⅰ級分類實驗的浪涌保護器或限壓型浪涌保護器作為第一級保護；在LPZ1區與LPZ2區交界處應安裝限壓型浪涌保護器作為第二級保護；在住宅配電箱輸出端應安裝限壓型浪涌保護器作為第三級保護。

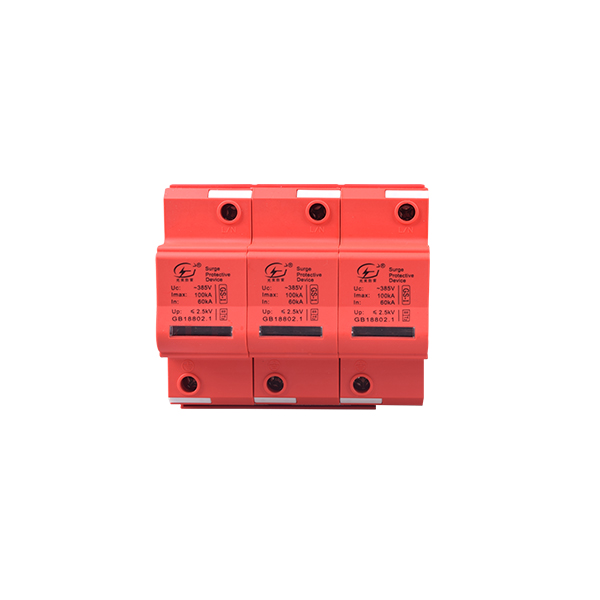

浪涌保護器

3、浪涌保護器連接導線應短而直，其長度不宜大于0.5m。假如電網中有幾個浪涌保護器，它們將會互相影響，并聯的保護器之間必須達到能量的配合才能確保被保護線路的安全。配合的效果是：當由雷電形成一個浪涌過電壓時，浪涌保護器（B級）將可靠地響應，帶走高能量的電流，以保護由于過載而損壞其它浪涌保護器（C級或D級）。當浪涌保護器具有能量自動配合功能時，線路長度不受上述規定限制。為防止浪涌保護器老化造成短路，浪涌保護器安裝線路上應有過電流保護裝置，宜選用有劣化顯示功能的浪涌保護器D。

4、在電源總配電柜輸出端應安裝標稱放電電流In≥15KA（10/350μs波形）的開關型浪涌保護器；也可安裝標稱放電電流In≥80KA（8/20μs波形）的限壓型浪涌保護器作為一級防護。

5、在分配電柜輸出端應安裝標稱放電電流In≥40KA（8/20μs波形）的限壓型浪涌保護器作為二級防護。

6、在住宅終端配電箱輸出端應安裝標稱放電電流In≥20KA（8/20μs波形）限壓型浪涌保護器作為三級防護。

7、在配電箱輸出端也可安裝混合型或串聯型浪涌保護器，其技術指標應滿足設備要求。
