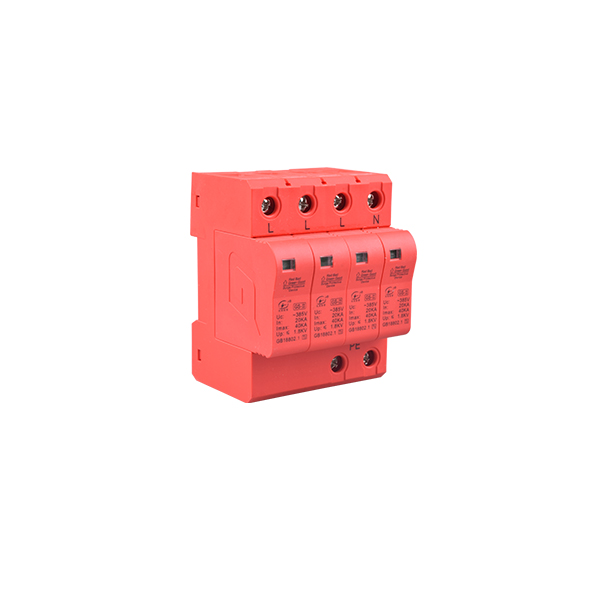

電源線路SPD浪涌保護器。因為雷擊的能量非常大，所以有必要通過分級排放的方法將雷擊的能量逐漸排放到大地上。在直接雷擊非保護區(LPZ0A)或直接雷擊防護區(LPZ0B)與第一保護區(LPZ1)的邊界，設置通過I級分類試驗的浪涌保護器或限壓型浪涌保護器作為第一級保護，泄漏直接雷擊流，或者電源傳輸線路直接雷擊在第一防護區后的各區域(包括LPZ1區)的邊界設置限制型浪涌保護器，作為二、三級以上的等級保護。二級保護器是前級保護器的殘馀電壓和區內感應雷擊的保護設備，前級發生大雷擊能量吸收時，對設備和三級保護器來說還有相當大的能量，需要二級保護器進一步吸收。同時，通過一級防雷器的傳輸線路也能感應到雷擊電磁脈沖輻射。線路足夠長時，感應雷的能量足夠大，需要二級保護器進一步釋放雷的能量。第三級保護器保護通過第二級保護器的剩馀雷擊能量。根據受保護設備的耐壓等級，如果二級防雷能夠限制電壓低于設備的耐壓等級，則只需要二級保護設備的耐壓等級低，則可能需要四級以上的保護。

選擇SPD浪涌保護器，首先需要了解參數及其工作原理。

⑴10/350μs波是模擬直接打雷的波形，波形能量大的8/20μs波是模擬雷電感應和雷電傳導的波形。

⑶標稱放電電流In是指通過SPD、8/20μs電流波的峰值電流。

⑶最大放電電流Imax又稱最大流量，是指使用8/20μs電流波沖擊SPD一次能承受的最大放電電流。

⑶最大持續耐壓Uc(rms)是指SPD中連續施加的最大交流電壓的有效值和直流電壓。

⑶殘壓Ur是指額定放電電流In下的殘壓值。

(6)保護電壓Up表征SPD限制接線端子之間的電壓特性參數，其值可從優選值列表中選擇，大于限制電壓的最高值。

(7)電壓開關SPD主要釋放10/350μs電流波，限壓SPD主要釋放8/20μs電流波。

2.2信號線路SPD浪涌保護器。

信號線SPD實際上是信號避雷器，安裝在信號傳輸線上，一般在設備的前端，保護后續設備，防止雷波從信號線流入損傷設備。

通過SPD、8/20μs電流波的峰值電流，用于II級分類試驗。Imax和In有很多相同點，他們用8/20μs電流波的峰值電流對SPD進行II級分類試驗。不同之處也很明顯，Imax只對SPD進行沖擊試驗，試驗后SPD不會發生實質性破壞的In可以進行20次這樣的試驗，試驗后SPD也不會發生實質性破壞。因此，Imax是沖擊的電流極限值，因此最大放電電流又稱極限沖擊通流容量。顯然，Imax>In。杭州光束電氣設備有限公司，全國服務熱線400-8717-886
