T1級后備保護器為什么要加裝熱敏電阻？

T1級后備保護器在電路中被安裝在浪涌保護器前端，用于保護浪涌保護器不被短路電流燒壞或引起火災。

GB51348《民用建筑電氣設計規范》11.9.11規定：電涌保護器安裝線路上應設置過電流保護器件，該過電流保護器件應具備如下能力 :

分?jǐn)?/span>SPD安裝線路的預期短路電流 ;

耐受通過SPD的電涌電流不斷開 ;

分?jǐn)?/span>SPD內置熱保護所不能斷開的工頻電流。

隨著標準的發布，T1 級后備保護器產品成了浪涌保護器的合法標配，由于其專利和其他一些特殊原因，關于后備保護器可參考的資料比較少，作為國內靠前批研究后備保護器的小編，今天來和大家聊一聊一個比較特別的話題，這也是很多業內人士想要了解的產品知識點。

目前行業內T1級后備保護器 10/350us 的產品比較難生產，如果產品生產不當，當雷電流沖擊的時候，t1級后備保護器容易脫扣，導致防雷失效，設備被打壞。這是什么原因呢？下面我們就來了解這里面的秘密吧。

在T1級后備保護器里面有個元器件是線圈，它是決定后備保護器小電流 3A 脫扣的關鍵器件，線圈的作用是把電能轉化成磁場，繼而推動其內部的動鐵芯進行動作，觸發脫扣機構使SCB脫扣。但是為什么T2 級后備保護器不用裝熱敏電阻，而T1 級后備保護器要加裝NTC熱敏電阻呢？

T1級后備保護器加裝熱敏電阻的秘密是：T1級 10/350us 的雷電流通流時間比8/20us的T2 級雷電流慢10倍多，經過后備保護器的電流時間也比較長，線圈把電能轉化為磁能，處于一個沖磁的過程，如果不加裝熱敏電阻，當 10/350 雷電流還未泄放完畢，后備保護器就會誤動作，切斷防雷通道，剩余的雷電流就會順著線路到達設備，摧毀設備。

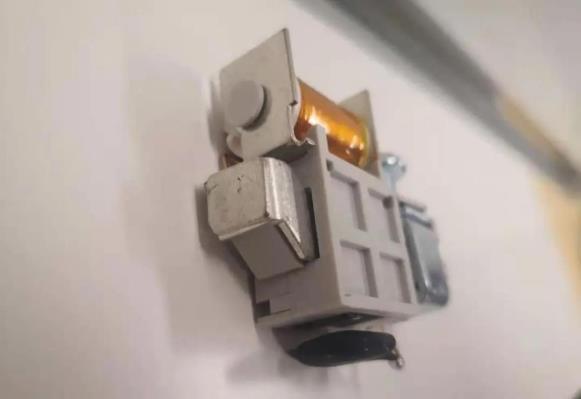

8.8-1

為了避免這種情況發生，我們要在線圈旁邊串聯一個熱敏電阻，增加線圈的時間常數，延長線圈的動作時間，使10/350us雷電流全部順利泄放，且 T1 級后備保護器不動作。T2級后備保護器通流時間迅速，無需延長其時間常數，且SCB 不會誤動作，因此，T2 級后備保護器不用加裝熱敏電阻。
